牡丹江挖懊酒店有限公司

語(yǔ)言切換

高引燃脈沖新HiPIMS模式下薄膜摩擦系數(shù)可降低到0.25

-引言-

多層薄膜能顯著改善復(fù)雜環(huán)境下部件的性能和壽命，為獲得性能良好的膜層，研發(fā)團(tuán)隊(duì)提出了一種高引燃脈沖新HiPIMS放電技術(shù)。增加引燃脈沖的個(gè)數(shù)，強(qiáng)化了膜層的結(jié)合力，硬度以及摩擦磨損的性能。

-點(diǎn)睛-

采用了一種新型復(fù)合多脈沖高功率電源，脈沖電壓由高電壓、低脈寬激發(fā)瞬時(shí)大電流的引燃電壓，以及低電壓、高脈寬的維持放電的工作電壓兩部分組成。

-內(nèi)容-

新型復(fù)合多脈沖高功率電源在引燃脈沖階段高電壓激發(fā)會(huì)使得靶前產(chǎn)生雪崩電離，靶電流迅速升高，真空爐內(nèi)活性粒子數(shù)量急劇增加。引燃脈沖在脈沖周期中的個(gè)數(shù)對(duì)于放電模式以及薄膜質(zhì)量有顯著的影響。

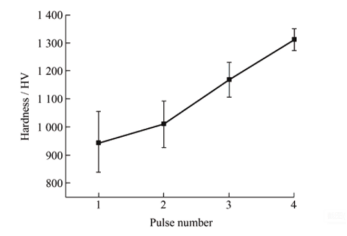

引燃脈沖個(gè)數(shù)到四時(shí)，隨著引燃脈沖數(shù)量的增多，薄膜的表面突起尺寸明顯減小，晶粒得到細(xì)化，且晶粒形貌由山峰狀變?yōu)槔忮F狀，分布趨于均勻，表面晶體更加致密。膜層排列更加緊密，大大降低膜層的粗糙度，降低摩擦因數(shù)。

HiPIMS

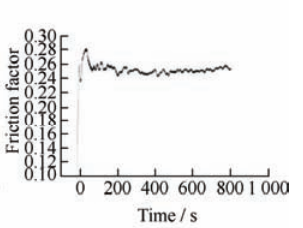

圖1 引燃脈沖個(gè)數(shù)為4時(shí)對(duì)薄膜摩擦系數(shù)

電子和離子以較高能量沉積在基體表面，將結(jié)合力較弱的原子濺射剝離，顯著改善薄膜的結(jié)合強(qiáng)度?；w表面的溫度上升，提升了沉積時(shí)粒子的遷移能量，反應(yīng)離子的化學(xué)活性也增加，有效促進(jìn)了反應(yīng)濺射的熱力學(xué)進(jìn)程，使得表面更加致密，也增加了硬度。

HiPIMS
